PLOTS REGLABLES AVEC CORRECTEUR DE PENTE SERIE DPH

Pourquoi des plots ?

Les plots sont très intéressants pour réaliser des planchers techniques surélevés dans les industries ou des planchers temporaires (chapiteaux ou podiums), mais ils trouvent surtout leur application dans la réalisation de terrasses accessibles et de toitures-terrasses avec des dalles de dimensions différentes ou des terrasses en lattes de bois ou en dalles en bois exotiques. Les plots permettent de construire des terrasses parfaitement à l'horizontale sur une toiture ayant une pente importante de plus de 5 % et ce pour un bon écoulement des eaux de pluie. Ceci implique que les plots doivent répondre à certaines exigences spécifiques en ce qui concerne la résistance chimique, le réglage, la forme et la solidité, etc.

Les plots se composent tous d'une base ronde sur laquelle est vissée une tête ronde type «vérin». En changeant leur position mutuelle, on peut régler très précisément en

hauteur. En plus, en ajoutant des manchons spéciaux, on peut atteindre des hauteurs jusqu'à 60 cm. Tous les éléments se composent de polypropylène de 5 mm d'épaisseur et sont donc particulièrement solides.

 Par son expérience sur les chantiers, Les ingénieurs connaissaient mieux que quiconque les besoins de l'utilisateur. Ainsi, ils ont constaté entre-autre qu'il

fallait glisser des morceaux de membranes d'étanchéité sous la base du plot pour avoir la tête du plot à l'horizontale. La réponse à ce problème était le développement

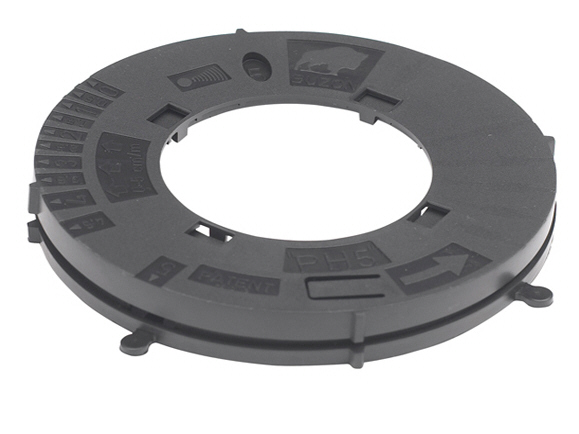

d'un correcteur de pente appelé PH 5: c'est un accessoire qui est appliqué sur la tête du plot et qui permet de régler l'inclinaison de la tête entre 0 et 5 % (0 à 5 cm au mètre). Cet accessoire se compose en réalité de deux cylindres placés l'un sur l'autre et coupés en deux obliquement. En faisant pivoter le cylindre supérieur, la tête s'incline de façon à pouvoir être placée à l'horizontale, tandis que la base du plot suit la pente de la toiture. Plus besoin donc de cales en dessous de la base du plot.

La tête réglable a été intégrée dans le plot et des clips de sécurité spéciaux évitent que les différentes parties du plot se dévissent pendant le réglage. Elle résulte d'une longue expérience et de nombreux développements techniques et améliorations: le système DPH. Outre le DPH 5 (100 - 170

mm), on a actuellement introduit des versions plus petites, dont le DPH 4 (70 - 110mm),DPH 3 (50 - 78 mm),DPH 2 (35 - 53 mm),DPH 1 (28 mm) en DPH 00 (17 mm). Désormais, le correcteur de pente de 0 à 5 % est intégrée dans la tête du plot. De plus la tête et la base des plots DPH sont solidaires grâce à des clips de sécurité spéciaux et évitent ainsi que les différentes parties du plot se dévissent pendant le réglage.

Le socle est pourvu de barres de renforcement et des perforations nécessaires pour le vissage éventuel sur un support en béton ou en bois. Les produits DPH présentés se

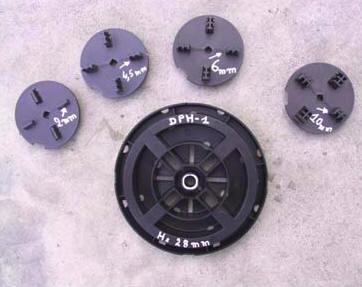

distinguent par le grand diamètre du manchon (diamètre de 105 mm), l'épaisseur du matériau (5 mm) et par la tête qui représente une surface de pose de 190cm' et le socle de 320 cm'. Plateau interchangeable avec des ailettes 2, 4, 6 ou 10mm d'épaisseur ou sans ailettes

Auparavant, la tête du plot était équipée de 4 ailettes qui servaient d'écarteurs de dalles. La tête de la nouvelle génération DPH system a été pourvue d'un évidement dans lequel on emboîte le plateau avec les quatre ailettes souhaitées. Lorsqu'on désire des ailettes dans une épaisseur spécifique ou dans un angle déterminé (p. ex. pour des terrasses circulaires avec des dalles trapézoïdales). Ceci offre donc aux architectes et créateurs de nouvelles possibilités inouïes et leurs permet entre-autre de réaliser des

terrasses créatives et très spéciales dans plusieurs formes et types de dalles.

Le matériau dont le plot est fabriqué ne pourrit pas, il résiste aux intempéries et au vieillissement et il supporte des charges très élevées. Ainsi, ils ont été testés de façon approfondie sur les forces de compression et de traction verticales et horizontales, car ils sont souvent ancrés de façon mécanique dans des pays comme le Japon.

Comme innovation remarquable, un plot transparent en polycarbonate, développé spécialement sur demande de quelques architectes et designers qui étaient à la recherche d'une solution pour soutenir des dalles en verre pour emploi dans des discothèques, halls d'entrée prestigieux,...

.

AVANTAGES du Plot « DPH5 » avec le correcteur de pente intégrée sur la tête du plot

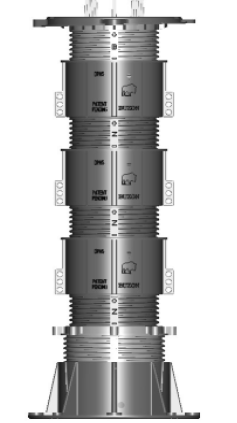

réglable en hauteur mm par mm de 100 à 620 mm avec manchons

1. Plot disponible en Polypropylène, en Polyester Fibre de verre ou en Polycarbonate transparent.

2. Conforme au DTU.43.1 Français.

3. Possède un dispositif «Correcteur de Pente » de 0 à 5% (0 à 5 cm/m) intégré sur la tête du plot.

4. Plus besoin de cales sous la base du plot.

5. Clips de « Sécurité » de dévissage maximum. Système autobloquant sur toutes les pièces des vis.

6. Système de « Pré-réglage » avant la mise en place du DPH5 sous la dalle.

7. Ailettes (écarteurs entre les dalles) disponibles en plusieurs épaisseurs, soit 2 - 4 - 6 - 10 mm.

8. Possibilité de créer un plancher d’accès avec une pente maximale de 5%.

9.  a) possibilité de fixer le DPH5 sur un support et de visser le plancher sur la tête du plot.

    b) après fixation, éventualité de faire un réglage précis au moyen du collier à double pas de vis inversé

incorporé dans le plot DPH5.

10. Toutes les pièces principales du DPH5 ont « un pas de vis » solidaire l’un avec l’autre

11. Surface d’appui pour recevoir les dalles : 180 cm² et en inversant le plot on obtient 320 cm²

12. Epaisseur du plot : 5 mm => Solidité. (La concurrence : ± 1,5 à 2 mm).

13. Supporte de forte charge : > à 1000 kg/plot.

      Tests de compression , de traction verticale et de traction horizontale sur demande.

14. « Non CONDUCTEUR » d’électricité.

15. Résistant aux intempéries, aux produits chimiques. (Il ne rouille comme les vérins en acier ou en aluminium).

16. Gain en main-d’oeuvre appréciable.
